柱状图¶

备注

当前组件已支持新版配置面板，文档默认按新版界面说明。你可以随时在图表配置面板的右上角切换，不影响配置内容。

柱状图以竖向或横向条形展示数据的数量、频率或对比关系，可结合线型、面积等系列类型展示趋势与构成。

本文介绍柱状图的特殊配置。有关各图表通用的配置项，如 过滤器 标签页、其它标签页的内容，参见图表通用配置。

柱状图的类型¶

添加柱状图时，可选择以下预设：

柱状图预设	描述	推荐场景

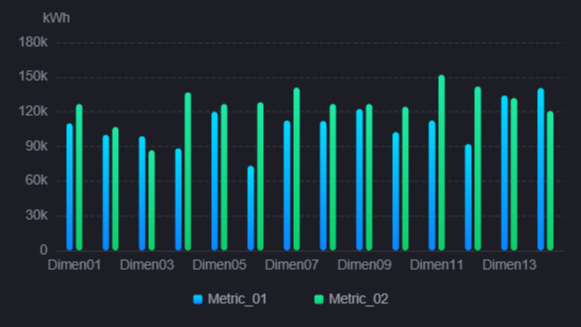

基础柱状图	使用柱状系列比较各维度值的指标，可叠加多个系列。	对比各月发电量、各产线合格品数等分类数据。

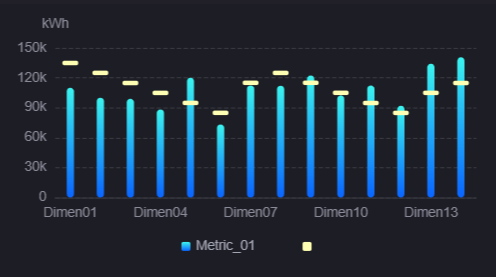

柱状目标图	在柱状系列上叠加目标线，直观展示实际值与目标值的差距。	需要同时展示指标完成情况和目标基准的场景。

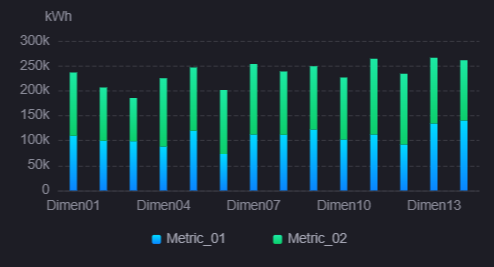

堆叠柱状图	将多个柱状系列按分类堆叠，同时展示各部分和总量。	需要展示各组成部分及其总量的场景，如各能源类型的总发电量构成。
瀑布图	通过悬浮的柱形展示数值的累计增减过程。	需要拆解总量变化来源的场景，如成本构成、产量增减归因。

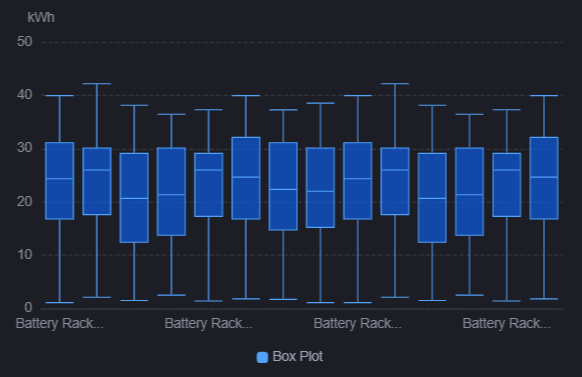

箱线图	用箱体和须线展示一组数据的最大值、最小值、上下四分位和中位数。	需要观察数据分布和离散程度的场景，如各机组温度波动区间。

备注

瀑布图 和 箱线图 特有的数据和样式说明参见瀑布图和箱线图。

柱状图以指标为核心，通过维度定义分类，并可使用对比字段生成多组系列。有关数据源、数据项、聚合和排序，参见图表通用配置 > 配置数据。

维度定义分类轴上的标签。柱状图最多可添加 2 个 维度字段，但图表只使用 第 1 个 维度作为分类轴，第 2 个维度不影响图表展示。纵向布局下分类显示在 X 轴，横向布局下分类显示在 Y 轴。

对比为可选字段，最多可添加 1 个。在系列中勾选对比后，不同对比值生成独立系列，可并排或堆叠展示。

指标决定条形高度或长度。至少添加 1 个指标，数量无上限。每个系列绑定一个指标，可在同一图表中使用柱状、线型、面积等不同系列类型。

扩展字段不直接绘制在柱状图上，数量不限，有以下两种用途：

标面的数据来源：标面的 数据项 只列出已添加的扩展字段，图表按该字段的值确定要高亮的区间。若需要高亮某些分类区间（例如标记异常批次），可先将对应字段添加到扩展，再在标面中引用。
气泡大小：将系列类型设为气泡时，可在系列的 取值字段 中选择一个扩展字段，图表按该字段的数值缩放气泡大小。

备注

柱状图的提示框不展示扩展字段。若只添加扩展字段而未在标面或气泡系列中引用，图表展示不会有任何变化。

样式配置项分为标题、组件、系列、坐标轴、图例、标记六个区块，有关图表通用的配置项，参见图表通用配置 > 配置样式。

除通用配置项外，柱状系列可另外配置圆角：勾选后，柱形顶端使用圆角样式。默认不勾选。

系列区块中的 条形间距 和 堆叠柱状图 只在至少一个系列的类型为柱状时显示，因此在柱状图中通常可见；最大柱状宽度 恒定显示。三项的说明参见图表通用配置 > 系列。

以下是柱状图在运行时的交互行为。柱状图、折线图、散点图和箱线图共用同一个组件，这些行为对四者完全一致。

提示框：需在其它标签页勾选 显示鼠标悬停时提示（默认勾选）。鼠标移入绘图区时按分类高亮整列，提示框列出该分类下所有系列的名称、颜色和数值（含单位）。箱线图系列展开为 最大值、最小值、中位数、最大1/4值、最小1/4值 五行；取不到值的行显示 --。
图例筛选：需显示图例。点击图例项可隐藏或显示对应系列，数值轴范围随之重算。隐藏系列只影响图表显示，不会重新取数，也不影响导出的数据。
标尺缩放：需在 坐标轴 中为对应的轴勾选 显示标尺。拖动标尺可聚焦到局部区间，最小可缩放到一个分类。
选择缩放：需在其它标签页勾选 启用选择缩放。图表上出现缩放、撤销和重置三个图标，框选一个矩形区域即可放大到该区域。
组件联动：在 过滤器 标签页配置。点击柱形、数据点，或点击该分类所在的整列区域都可触发；可触发联动的系列鼠标指针变为手型，被选中的分类以半透明色带标记。图表内不提供清除联动值的入口。配置方法参见图表联动其它组件。
缩放同步：在其它标签页为多个图表填写相同的 联动 ID 后，其中一个图表的缩放和重置操作会同步到其余图表。可响应 联动 ID 的组件范围参见图表通用配置 > 联动 ID。
