环形仪表盘¶

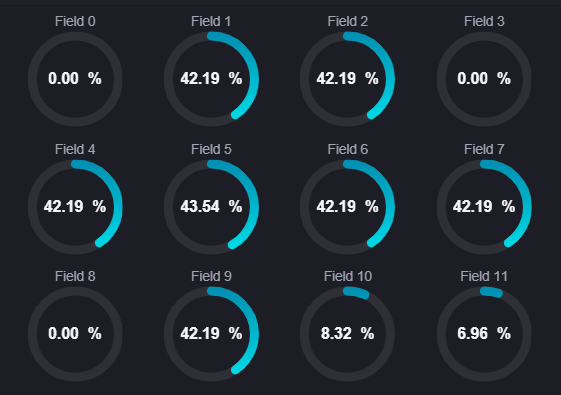

环形仪表盘以环形进度弧展示数值在指定范围内的位置，直观呈现目标完成进度。添加对比字段后，可将多个仪表盘并排排列，同时比较多组数据。

本文介绍环形仪表盘的特殊配置。有关各图表通用的配置项，如基本标签页、过滤器 标签页的内容，参见图表通用配置。

环形仪表盘的类型¶

添加组件时，环形仪表盘 分组下提供以下选项：

预设	描述	推荐场景

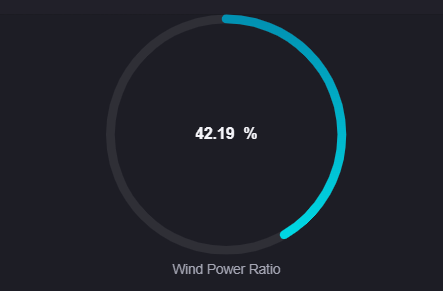

基础环形仪表盘	单个环形进度弧展示一个指标的完成进度。	展示单台设备的负载率、单条产线的目标达成率。

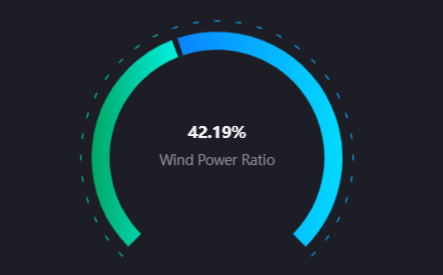

环状指针仪表盘	环形外观但弧线外侧带刻度线，是指针仪表盘的环形样式布局，没有指针，配置方法参见指针仪表盘。	需要环形外观同时保留刻度线。

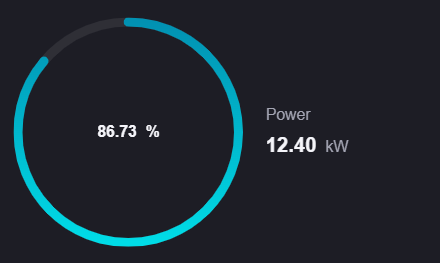

环形仪表盘（带指标卡）	一个环形仪表盘与最多两张指标卡组合展示，配置方法参见环形仪表盘（带指标卡）。	在展示进度的同时并列几个关键数值。
环形仪表盘（带对比）	按对比字段拆分为多个环形仪表盘并排展示。	横向比较各产线、各区域的完成率。

基础环形仪表盘 和 环形仪表盘（带对比） 的配置面板完全相同，差异仅在于后者预先配置了对比数据项。创建后可随时增删对比字段，两个预设可以互相转换。本文余下内容适用于这两个预设。

环形仪表盘的数据¶

环形仪表盘以指标决定进度弧的位置，通过对比拆分出多个仪表盘。

数据源、类别、数据源参数、维度聚合、排序、别名和单位等通用配置，参见图表通用配置 > 配置数据。

指标¶

指标决定进度弧的填充位置，必须且只能添加 1 个。指标值在轴线范围的最小值和最大值之间按比例换算为弧长。

对比¶

对比为可选字段，最多可添加 1 个。添加后，数据按该字段的值分组，每个值生成一个独立的环形仪表盘，并按布局设置的行列数并排排列。

未添加对比字段时，组件只显示一个仪表盘，对比样式 区块也不显示。

备注

环形仪表盘只使用指标和对比两类数据项，添加其它数据项不会影响图表。

环形仪表盘的样式¶

样式标签页按对比样式、指标样式和仪表盘样式三个区块组织。标题、组件内边距、背景等通用样式，参见图表通用配置 > 配置样式。

配置好数据项后，对比和指标两个折叠面板的标题会自动显示为所选字段的名称，便于确认正在配置哪个字段。

图表布局¶

图表布局 决定仪表盘的整体形态，可选 指针样式（默认）或 环形样式。

指针样式：半圆刻度盘配一根指针，指针指向当前值对应的位置，量程的上下限标注在弧线两端，指标名称、数值和单位显示在图表下方。
环形样式：接近整圆的环形弧，弧长表示当前值，环内显示数值、单位和名称，弧线外侧带刻度线，不显示量程标注。

该选项会切换 4 个配置项，其余配置项在两种布局下都显示：

配置项	指针样式	环形样式
数据字体	显示	隐藏
颜色规则	显示	隐藏
占比部分颜色规则	隐藏	显示
剩余部分颜色规则	隐藏	显示

备注

指针是组件按当前主题的颜色绘制的，不受颜色规则影响。环形样式 下没有指针。

对比样式¶

该区块仅在已添加对比字段时显示。

布局¶

布局通过行和列指定多个仪表盘的排布方式，默认 3 行 3 列。行列数决定一屏内可见的仪表盘数量。

有效取值范围为 1 - 24：填入的值小于 1 或大于 24 时，按边界值处理；列只取整数部分。

显示“展开”¶

勾选后，当仪表盘数量超出布局行列数时，组件底部提供展开入口查看其余仪表盘；取消勾选则只显示布局内可见的部分，其余仪表盘无法查看。

数值字体¶

设置每个仪表盘上方对比字段标签的字体、字号、颜色和样式。

指标样式 区块中另有一个同名的 数值字体，作用于仪表盘中心的数值。此处的 数值字体 只作用于对比字段标签。

指标样式¶

该区块仅在已添加指标字段时显示，包含一个折叠面板。以下配置项按面板中的顺序说明。

交互设置¶

为仪表盘中心的数值配置点击后的跳转或联动行为，参见图表通用配置 > 交互设置。该配置只作用于中心数值，仪表盘上方的对比字段标签不支持点击交互。

显示名称¶

勾选后在仪表盘中显示指标字段的名称标签，默认不勾选。名称文本取指标字段的别名，未配置别名时取字段名称。指针样式 下名称显示在图表下方数值的左侧，环形样式 下显示在环内数值的下方。

显示名称后，可继续设置指标名称标签的字体、字号、颜色和加粗、倾斜样式。

备注

指针样式 下，名称标签在字号为空或为 0 时不会渲染。若勾选了 显示名称 但看不到名称，检查此处的字号是否已设置。环形样式 下字号为空时按 16 pt 渲染，不会出现这个问题。

数值与单位¶

单位名称：数值后显示的单位文本，默认为空。勾选 以百分比显示 后，此处设置的单位不再出现在图表中。
自适应单位：勾选后按数据量级自动换算单位，参见 DTV 单位库。指针样式 下，该设置同时作用于图表下方的数值和弧线两端的量程标注。环形样式 下，环内的数值不参与单位换算：自适应单位 不生效，数据项自带的单位也不显示，环内只显示 单位名称 中填写的文本（或勾选 以百分比显示 后的百分号）。
小数位数：数值四舍五入到指定的小数位数，默认 2 位，不影响源数据。
单位换行：勾选后单位或百分号与数值分两行显示，默认不勾选。

字体设置¶

名称字体、单位字体 和 数值字体 分别设置指标名称、单位文本和仪表盘中心数值的字体、字号、颜色和样式。数值文字的颜色由 数值字体 决定，不受颜色规则影响。

轴线范围¶

通过 Min 和 Max 指定进度弧对应的数据范围，默认 0 - 100。指标值按该范围换算为弧长：等于 Min 时弧为空，等于 Max 时弧填满。

留空时按默认值计算：Min 留空按 0 计算，Max 留空按 100 计算。添加对比字段后同样如此，各组仪表盘共用同一套范围，不会按各组数据的实际最大值自动调整。

两个输入框都支持填写占位符，从而由参数动态控制范围。更多信息，参见配置动态参数。

备注

避免把 Max 设为与 Min 相同的值，否则换算的分母为 0，图表无法得到有效的百分比。

以百分比显示¶

默认勾选。勾选后，仪表盘中心显示的是当前值相对于轴线范围的百分比，而非指标原始值，同时 单位名称 不再显示。取消勾选后显示指标原始值及单位，量程标注显示实际的最小值和最大值。

该选项还决定颜色规则的匹配基准：勾选时按百分比（0 - 100）匹配，取消勾选时按指标原始值匹配。改动该选项后需要复核已配置的颜色规则区间。

占比部分颜色规则¶

为不同的取值区间指定环形弧中已填充部分的颜色，规则结构与图表通用配置 > 颜色规则相同。仅在 图表布局 为 环形样式 时显示。

剩余部分颜色规则¶

为不同的取值区间指定环形弧中未填充部分的颜色，规则结构与图表通用配置 > 颜色规则相同。留空时未填充部分使用页面主题的默认颜色。仅在 图表布局 为 环形样式 时显示。

备注

颜色规则只作用于进度弧。背景轨道的颜色由页面主题决定，数值文字的颜色由 数值字体 决定，两者都不受颜色规则影响。
指标值超出 轴线范围 时，换算出的百分比可以小于 0 或大于 100，颜色规则按这个实际百分比匹配；而进度弧本身按 0 - 100 截断显示。因此弧线已经填满时，颜色仍可能落在超过 100 的规则区间上。

仪表盘样式¶

该区块只有一个名为 仪表盘 的折叠面板，其中只有 仪表盘粗细 一个配置项。

仪表盘粗细¶

指定环形弧线的粗细，单位为 pt，默认 6，最小值为 0。该值同时作用于进度弧和背景轨道。粗细设为 0 时弧线完全不绘制，图表中只剩指针和文本。

粗细按环形实际渲染尺寸换算为比例，因此同一个数值在较大的组件中看起来更细。数值超过环形自身的像素尺寸时，弧线不会绘制。

运行时交互¶

以下是环形仪表盘在运行时的交互行为：

数值动效：页面运行时，进度弧从 0 填充至目标位置，中心数值同步递增；在编辑器中直接显示最终值，便于配置。
悬浮提示：鼠标悬浮在数值、单位、名称和对比标签上显示完整文本。
多仪表盘排列：添加对比字段后，各仪表盘按布局的行列数排列；勾选了 显示“展开” 时，超出部分可通过展开查看。
自适应尺寸：仪表盘始终按正方形渲染，边长取组件可用宽高中的较小值，并预留标题和名称所需空间。
空状态：未添加指标字段时显示空状态提示。
无效数值：指标值不是数字时，中心显示 --。

备注

环形仪表盘不提供 显示提示 配置项，参见图表通用配置 > 显示提示。数值上的悬浮提示由组件直接提供，不需要也无法通过配置开关。
环形仪表盘不支持 联动其它组件，过滤器 标签页中不显示该区域，参见图表通用配置 > 适用范围。
