水球图¶

水球图以液位高低展示数值相对于指定范围的完成进度，液面越高表示数值越大，液体带波浪动效。添加对比字段后，可将多个水球并排排列，同时比较多组数据。

本文介绍水球图的特殊配置。有关各图表通用的配置项，如基本标签页、过滤器 标签页的内容，参见图表通用配置。

水球图的类型¶

添加组件时，水球图 分组下提供以下选项：

预设	描述	推荐场景

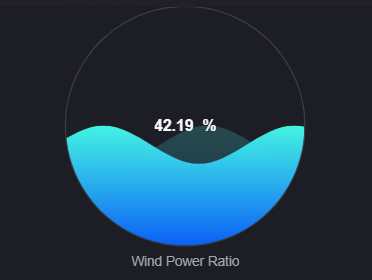

基础水球图	单个水球以液位展示一个指标的完成进度。	展示水箱液位、单个储罐余量、单项目标达成率。

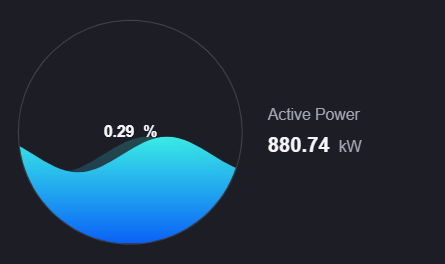

水球图（带指标卡）	水球图与最多两张指标卡组合展示，配置方法参见环形仪表盘（带指标卡）。	在展示液位的同时并列几个关键数值。

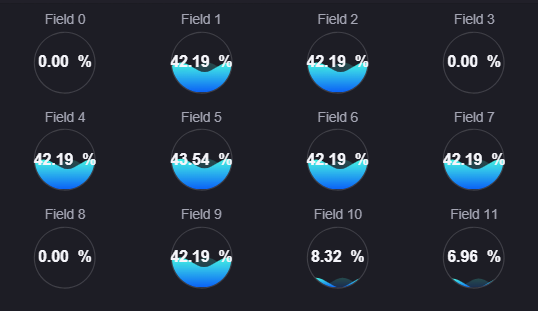

水球图（带对比）	按对比字段拆分为多个水球并排展示。	横向比较各储罐余量、各车间的用水量占比。

基础水球图 和 水球图（带对比） 的配置面板完全相同，差异仅在于后者预先配置了对比数据项。创建后可随时增删对比字段，两个预设可以互相转换。本文余下内容适用于这两个预设。

备注

水球图（带指标卡） 虽然列在本分组下，但它与 环形仪表盘（带指标卡） 是同一个组件，只是把类型预置为 水球图。它的配置面板与水球图完全不同，本文的数据和样式说明不适用于它，参见环形仪表盘（带指标卡）。

水球图的数据¶

水球图以指标决定液位高度，通过对比拆分出多个水球。

数据源、类别、数据源参数、维度聚合、排序、别名和单位等通用配置，参见图表通用配置 > 配置数据。

指标¶

指标决定液位的高度，必须且只能添加 1 个。指标值在轴线范围的最小值和最大值之间按比例换算为液位：等于最小值时水球为空，等于最大值时水球注满，超出范围的部分按空或注满截断。

对比¶

对比为可选字段，最多可添加 1 个。添加后，数据按该字段的值分组，每个值生成一个独立的水球，并按布局设置的行列数并排排列。

未添加对比字段时，组件只显示一个水球，对比样式 区块也不显示。

水球图的样式¶

样式标签页按对比样式和指标样式两个区块组织，没有独立的仪表盘样式区块。标题、组件内边距、背景等通用样式，参见图表通用配置 > 配置样式。

配置好数据项后，对比和指标两个折叠面板的标题会自动显示为所选字段的名称，便于确认正在配置哪个字段。

对比样式¶

该区块仅在已添加对比字段时显示，包含一个对比折叠面板，提供布局、显示“展开” 和 数值字体 三个配置项。含义、默认值和取值范围与环形仪表盘一致，参见环形仪表盘的样式 > 对比样式。

指标样式¶

该区块仅在已添加指标字段时显示，包含一个折叠面板。

以下配置项的含义与默认值都与环形仪表盘一致，不再重复说明：

交互设置：为水球中心的数值配置点击后的跳转或联动行为，参见环形仪表盘 > 交互设置。
显示名称：是否显示指标字段的名称标签，参见环形仪表盘 > 显示名称。
名称字体：名称标签的字体、字号、颜色和样式，参见环形仪表盘 > 字体设置。
单位名称：数值后显示的单位文本，参见环形仪表盘 > 数值与单位。
自适应单位：按数据量级自动换算单位，参见环形仪表盘 > 数值与单位。
单位字体：单位文本的字体、字号、颜色和样式，参见环形仪表盘 > 字体设置。
单位换行：单位或百分号是否与数值分两行显示，参见环形仪表盘 > 数值与单位。
数值字体：水球中心数值的字体、字号、颜色和样式，参见环形仪表盘 > 字体设置。
小数位数：数值四舍五入到指定的小数位数，参见环形仪表盘 > 数值与单位。

以下只说明水球图特有或有差异的配置项。

边框¶

控制水球外圈的样式，默认不勾选。

不勾选：外圈为 1 像素细线，颜色取自页面主题，紧贴水球。
勾选：外圈加粗为 3 像素，颜色与液体颜色一致，并与水球之间留出 7 像素间距，视觉上形成一个描边圆环。

水球始终带有外圈，该选项切换的是外圈的粗细、颜色和间距，而不是显示或隐藏外圈。

轴线范围¶

通过 Min 和 Max 指定液位对应的数据范围，默认 0 - 100。指标值按该范围换算为液位高度。留空规则和边界情况与环形仪表盘一致，参见环形仪表盘的样式 > 轴线范围。

两个输入框都是文本框，除固定数值外还可以填写占位符，从而由参数动态控制范围。更多信息，参见配置动态参数。

以百分比显示¶

默认勾选。勾选后，水球中心显示的是当前值相对于轴线范围的百分比，单位由百分号替代；取消勾选后显示指标原始值及单位。它同时决定颜色规则的匹配基准，详见环形仪表盘的样式 > 以百分比显示。

该选项只改变中心文字的内容，不改变液位高度——液位始终按轴线范围换算。

固定水位在 40%¶

勾选后，无论指标值为多少，液位一律固定显示在 40%，波浪动效照常播放。适用于只需用颜色反映状态、不需要液位体现数值高低的场景。默认不勾选。

该选项只固定液位，中心显示的数值仍是真实数据。勾选后液位不再反映指标值。

颜色规则¶

为不同的取值区间指定液体颜色，支持纯色和渐变色。规则结构与图表通用配置 > 颜色规则相同，默认没有规则，此时液体使用系统默认颜色。

颜色规则同时作用于液体的两层波浪（下层半透明、上层不透明）。勾选边框后，外圈也取用同一颜色。

备注

中心数值的颜色由 数值字体 决定，水球背景始终透明，两者都不受颜色规则影响。

运行时交互¶

以下是水球图在运行时的交互行为：

波浪动效：液体持续起伏，在编辑器中同样播放。换算出的液位为 0 且未勾选 固定水位在 40% 时，波幅为 0，液面保持水平。
数值不递增：中心数值直接显示最终值，不播放递增动效。
取数：未添加对比字段时只展示返回数据中的最后一条记录；添加对比字段后，每个对比值取该值下的最后一条记录，水球按对比值在返回数据中首次出现的顺序排列。
多水球排列：各水球按布局的行列数排列，默认折叠；勾选了 显示“展开” 时，超出部分可通过展开查看。
悬浮提示：对比标签、数值、单位和名称过长时截断显示，鼠标悬浮显示完整文本。
数值跳转：配置了 交互设置 后，中心数值变为可点击，对比标签不支持点击交互。
自适应尺寸：水球始终按正圆渲染，直径取组件可用宽高中的较小值，并预留对比标签和名称所需空间。
空状态：未添加指标字段或取不到数据时显示空状态提示。
无效数值：指标值不是数字时，中心显示 --，水球以 20% 的灰色液位（绿色主题下为 15% 的深青色液位）显示，以区别于真实的 0 值。

备注

水球图不提供鼠标悬停提示框，也不提供 显示提示 配置项，参见图表通用配置 > 显示提示。上述悬浮提示由组件直接提供，不需要也无法通过配置开关。
水球图不支持 联动其它组件，过滤器 标签页中不显示该区域，参见图表通用配置 > 适用范围。
