指针仪表盘¶

指针仪表盘以刻度盘的形式展示数值在指定范围内的位置，支持 指针样式 和 环形样式 两种布局。添加对比字段后，可将多个仪表盘并排排列，同时比较多组数据。

本文介绍指针仪表盘的特殊配置。有关各图表通用的配置项，如基本标签页、过滤器 标签页的内容，参见图表通用配置。

指针仪表盘的类型¶

添加组件时，指针仪表盘 分组下提供以下选项：

预设	描述	推荐场景

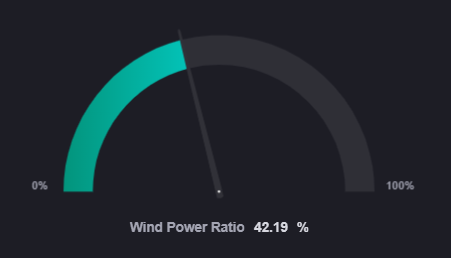

基础指针仪表盘	半圆刻度盘配指针，两端标注量程的上下限。	展示单台设备的转速、温度、压力等仪表读数。

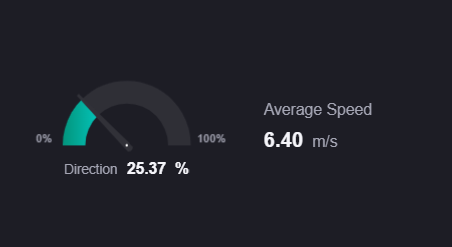

指针仪表盘（带指标卡）	指针仪表盘与最多两张指标卡组合展示，配置方法参见环形仪表盘（带指标卡）。	在展示仪表读数的同时并列几个关键数值。

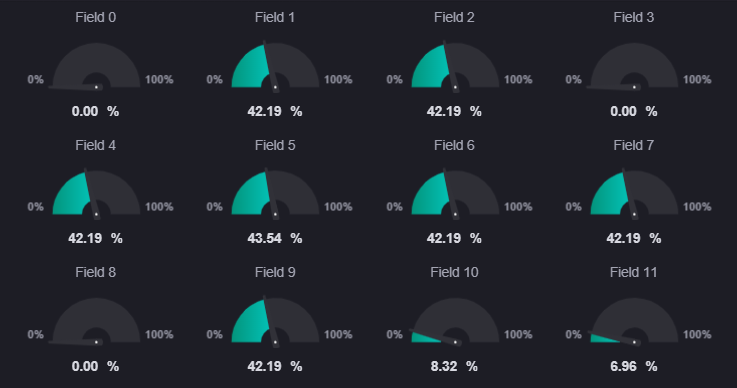

指针仪表盘（带对比）	按对比字段拆分为多个指针仪表盘并排展示。	横向比较各机组的转速、各车间的温度。

基础指针仪表盘 和 指针仪表盘（带对比） 的配置面板完全相同，差异仅在于后者预先配置了对比数据项。创建后可随时增删对比字段，两个预设可以互相转换。

另外，环形仪表盘 分组下的 环状指针仪表盘 也是本组件，只是预置为环形样式布局，本文内容同样适用。

备注

指针仪表盘（带指标卡） 虽然列在本分组下，但它与 环形仪表盘（带指标卡） 是同一个组件，只是把类型预置为 指针仪表盘。它的配置面板与指针仪表盘完全不同，本文的数据和样式说明不适用于它，参见环形仪表盘（带指标卡）。

指针仪表盘以指标决定指针位置，通过对比拆分出多个仪表盘。

数据源、类别、数据源参数、维度聚合、排序、别名和单位等通用配置，参见图表通用配置 > 配置数据。

指标决定指针指向的刻度或环形弧的填充位置，必须且只能添加 1 个。指标值在轴线范围的最小值和最大值之间按比例换算。

对比为可选字段，最多可添加 1 个。添加后，数据按该字段的值分组，每个值生成一个独立的仪表盘，并按布局设置的行列数并排排列。

未添加对比字段时，组件只显示一个仪表盘，对比样式 区块也不显示。

样式标签页顶部是图表布局，其下按对比样式、指标样式和仪表盘样式三个区块组织。指针仪表盘与环形仪表盘共用同一套配置面板，因此除对比样式外的各区块均以环形仪表盘的样式为准。标题、组件内边距、背景等通用样式，参见图表通用配置 > 配置样式。

配置好数据项后，对比和指标两个折叠面板的标题会自动显示为所选字段的名称，便于确认正在配置哪个字段。

该区块仅在已添加对比字段时显示，包含一个对比折叠面板。配置方式与环形仪表盘一致，参见环形仪表盘的样式 > 对比样式。

指针仪表盘不提供 交互设置，数值和对比标签都不支持点击跳转。如需跳转，可使用基本标签页的 标题交互，参见图表通用配置 > 左侧标题交互。

以下是指针仪表盘在运行时的交互行为：

数值动效：页面运行时，指针从起点转到目标位置、弧段从 0 填充至目标长度，数值文本同步递增；在编辑器中直接显示最终值，便于配置。
取数：未添加对比字段时只展示返回数据中的最后一条记录；添加对比字段后，每个对比值取该值下的最后一条记录，仪表盘按对比值在返回数据中首次出现的顺序排列。
多仪表盘排列：各仪表盘按布局的行列数排列，默认折叠；勾选了 显示“展开” 时，超出部分可通过展开查看。
自适应尺寸：仪表盘按组件可用宽高自动缩放。指针样式 下会为两端的量程标注预留空间，标注过长时弧线会相应缩小，因此同等尺寸下弧线略小于 环形样式。
悬浮提示：名称、数值和单位过长时截断显示省略号，鼠标悬浮显示完整文本。
空状态：未添加指标字段时显示空状态提示。
无效数值：指标值不是数字时数值显示 --，弧段按 0 绘制。

备注
