热力图¶
备注
当前组件已支持 新版配置面板，文档默认按新版界面说明。你可以随时在图表配置面板的右上角切换，不影响配置内容。
热力图将数据值映射为色块颜色，以颜色的深浅或分段配色展示数据分布和密度，帮助快速识别数据中的规律、峰值和异常区域。
本文介绍热力图的特殊配置。有关各图表通用的配置项，如 过滤器 标签页、其它 标签页的内容，参见 图表通用配置。
热力图的类型¶
添加组件时，热力图 分组下提供以下预设：
热力图预设 |
样式 |
描述 |
推荐场景 |
|---|---|---|---|
基础热力图 |
|
将指标数值映射为色块配色，展示二维网格上的数据分布。 |
查看设备在不同时段的温度分布、各区域的能耗强度。 |

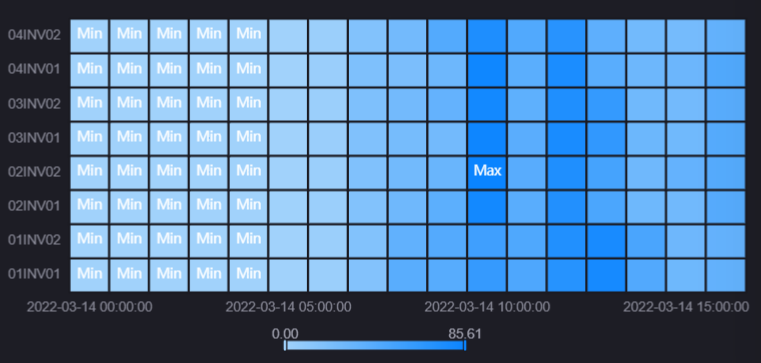

热力图（带标记） |
|
在基础热力图上标出极值所在的色块。 |
需要直接定位峰值或谷值，例如找出负载最高的时段。 |
两个预设的差异仅在于 标记最小值、标记最大值、边线 等配置项的默认状态，创建后可随时在样式中切换，也可以在 样式 标签页顶部通过 快捷样式切换 换用另一个预设。
热力图的数据¶
热力图以 指标 决定色块颜色，通过 维度 和 对比 分别定义两个方向上的分类。
有关数据源、数据项的通用配置信息，参见 图表通用配置 > 配置数据。
维度¶
维度 定义 X 轴（横向）上的分类，可添加 0 个或 1 个。例如将”小时”作为维度，X 轴按 0 时、1 时、2 时……排列色块列。
对比¶
对比 定义 Y 轴（纵向）上的分类，可添加 0 个或 1 个。例如将”设备编号”作为对比，Y 轴按设备排列色块行。
备注
维度和对比同时配置时才构成完整的二维网格。只配置其中一个时，另一个方向没有分类，色块排成单行或单列。两者都不配置时组件显示为空状态。
指标¶
指标 决定每个色块的颜色，必须且只能添加 1 个。色块由维度值和对比值的交叉位置定位，其颜色由该位置的指标值经 着色方式 换算得出。
备注
提示框中指标数值的小数位数、自适应单位和单位名称取自 Y 轴 的相关配置项（小数位数、自适应单位、名称），未填写单位名称时回退为指标数据项自身的单位。
数据的排列规则¶
维度值和对比值都按去重后的取值生成轴类目，重复记录不会生成额外的行或列。
维度或对比取值为空、null 或纯空白字符的数据行不参与绘制。
数据项的 排序 设置决定色块在对应轴上的排列顺序，参见 图表通用配置 > 对数值排序。
热力图的样式¶
样式 标签页按 标题、组件、色块、坐标轴 和 图例 等区块组织。有关标题、组件等通用样式，参见 图表通用配置 > 配置样式。
色块¶
着色方式¶
着色方式 决定指标数值如何映射为色块颜色，是热力图最核心的配置项，可选 渐变（默认）或 分段。选择后，面板只显示对应方式的配置项。
渐变：把连续数值映射为一段平滑的颜色过渡，适合温度、功率、湿度等连续变化的数值。
分段：把数值按区间或字符串分档，每档使用一种固定颜色，适合需要明确分级的数据，例如把设备状态分为正常、警告、故障三档。
渐变¶
选择 渐变 后显示该配置项，用于指定渐变的两端。
自动：默认勾选，由当前主题的配色和数据的实际最小值、最大值决定渐变范围。勾选时 从 和 至 的颜色不可编辑。
从 / 至：取消勾选 自动 后可分别指定渐变起止的数值和颜色。数值最小可填 0，不接受负数；留空或非法时，回退为数据中的实际最小值和最大值；两端之间的数值按比例插值。
备注
手动指定 从 和 至 后，指标值落在该范围之外的色块不着色，在图表中不显示。
颜色规则¶
选择 分段 后显示该配置项。点击 设置分段匹配规则 打开弹窗，先选择 匹配类型，再填写对应的规则表。两种类型的规则表互斥显示，只有当前选中类型的规则生效。
按数值区间分档¶
匹配类型 选择 数值区间（默认）时，按指标数值的大小分档。点击 添加 新增一行规则，每行填写 从、至 和 展示颜色。
一行规则的匹配范围是左开右闭：指标值大于 从、且小于等于 至 时，色块使用该行的 展示颜色。
没有被任何规则覆盖的数值，使用 不匹配下列规则时展示的颜色。包括各行之间的空隙，以及最小的 从 之下、最大的 至 之上的部分。
从 和 至 都留空，或 从 大于 至 的规则无效，会被忽略。全部规则都无效时，所有色块都不着色，图例也不显示。
按字符串分档¶
匹配类型 选择 匹配字符串 时，按指标值的文本精确匹配。点击 添加 新增一行规则，每行填写 匹配字符串、展示字段 和 展示颜色。
指标值与某行的 匹配字符串 相同时，色块使用该行的 展示颜色。比较时忽略 匹配字符串 的首尾空格。
展示字段 是命中该行时在图例和提示框中显示的名称，点击地球图标可配置多语言。留空则显示原始的指标值。
同一个字符串填写了多行时，只有第一行生效。
没有命中任何规则的色块不着色，在图表中不显示。
备注
匹配字符串 类型下也显示 不匹配下列规则时展示的颜色，但该配置项不生效，未命中的色块一律不着色。如需为未命中的数据指定颜色，请使用 数值区间 类型。
边线¶
边线 是每个色块四周的边框。默认隐藏，点击眼睛按钮
可启用，启用后可设置线型、粗细（pt）和颜色。色块较大或需要清晰区分格子时适合启用。
标记最小值¶
勾选后，在指标值最小的色块上叠加 Min 文字标记，便于定位数据中的谷值。
标记最大值¶
勾选后，在指标值最大的色块上叠加 Max 文字标记，便于定位数据中的峰值。
备注
当所有色块的指标值完全相同时，极值标记不显示。若有多个色块同时取到极值，这些色块都会被标记。
坐标轴¶
区块顶部提供 显示 X 轴 和 显示 Y 轴 两个勾选项，取消勾选后对应的轴样式折叠面板随之隐藏。热力图只有 X 轴和 Y 轴，不提供副 Y 轴。
热力图的两条轴都是分类轴，配置项是通用轴配置的子集。下面按轴列出实际提供的项目，各项含义点击链接查看。
X 轴¶
X 轴承载 维度，标签字段类型 默认为 类别，另外提供：
Y 轴¶
Y 轴承载 对比，标签字段类型 默认为 类别，另外提供：
Y 轴不提供 插补方式 和 关联规则。
备注
Y 轴的 自适应单位、小数位数 和 名称 同时决定提示框中指标数值的换算方式，参见 指标。因此即使 对比 是文本字段，这几项也会影响提示框。
图例¶
热力图的图例说明色块颜色与数值的对应关系。顶部的 图例 按钮组可选 无图例 或 有图例，选择 无图例 时以下配置项隐藏。
图例的形态由 着色方式 决定，不需要单独配置：
着色方式 为 渐变 时，图例是一条连续的色带，两端标注数值，可拖动滑块筛选数据。
着色方式 为 分段 时，图例是一组分离的色块，每条颜色规则对应一个色块。数值区间类型下每个色块标注该档的区间，匹配字符串类型下标注规则中填写的 展示字段。可点击图例来隐藏数据。
以下配置项对两种形态都生效：
图例位置：设置图例在组件中的位置，可选底部居中（默认）、左侧、顶部居中、顶部居右和右侧。
大小：设置图例色块的 宽度 和 高度（px）。勾选 自动 时由系统按组件尺寸计算。
图例字体：配置图例文字的字体、字号和颜色。
滑动精度：控制图例数值及拖动筛选时的小数位数，可选 0、1、2，默认 0。仅当 着色方式 为 渐变 时显示。
备注
着色方式 为 分段、但 颜色规则 中一条有效规则都没有时，图例不显示，看不出与 渐变 的区别。需要先添加至少一条规则，图例才会变成分离的色块。
热力图的图例不提供 紧凑布局 和 图例边距。
其它设置¶
其它 标签页提供热力图专属的 显示鼠标悬停时提示，默认勾选。取消勾选后，鼠标悬浮在色块上不再弹出提示框。
热力图不响应 联动 ID，填写后不产生任何效果。其余通用项参见 图表通用配置 > 配置其他项。
运行时交互¶
以下是热力图在运行时的交互行为：
提示框：需在 其它 标签页勾选 显示鼠标悬停时提示（默认勾选）才会弹出。鼠标悬浮在色块上时，提示框以
X:和Y:开头显示该色块的两个分类值，随后显示色块颜色和指标值（含单位）。着色方式 为 分段 且匹配类型为 匹配字符串 时，显示规则中配置的 展示字段 而非原始数值。无数据的格子不弹出提示框内容。图例筛选：需在 样式 > 图例 中选择 有图例。渐变 着色下可拖动色带两端的滑块，只保留落在所选数值范围内的色块；分段 着色下可点击图例色块，隐藏或显示对应档位，被隐藏档位的色块不再着色。两种方式都只影响图表的显示，不影响导出的数据。
组件联动：热力图可作为联动源，在 过滤器 标签页的 联动其它组件 区域配置，触发行为为 点击 :raw-html-m2r:`<维度名>` 区域。终端用户点击色块后，系统以该色块的 X 轴分类值触发联动，被选中的列同时以半透明色带标记。配置方法参见 图表联动其它组件。
